近日，课题组在Construction and Building Materials上发表了研究性论文 “Ruibin Lv, Sha Liang*, Xilong Li, Huijie Hou, Yan Ke, Xingwu Li, Mingliang Tang, Junda Quan, Shushan Yuan, Jingping Hu, Jiakuan Yang. Production of water-permeable ceramic bricks derived from fly ash via a simple pellet method: Mechanism of mechanical strength and permeability. Construction and Building Materials, 2022, 351: 128989”。该论文以华中科技大学环境科学与工程学院为第一完成单位，吕瑞斌硕士生为论文的第一作者，梁莎副教授为论文的通讯作者。Construction and Building Materials期刊为JCR一区期刊，最新公布影响因子为7.693。

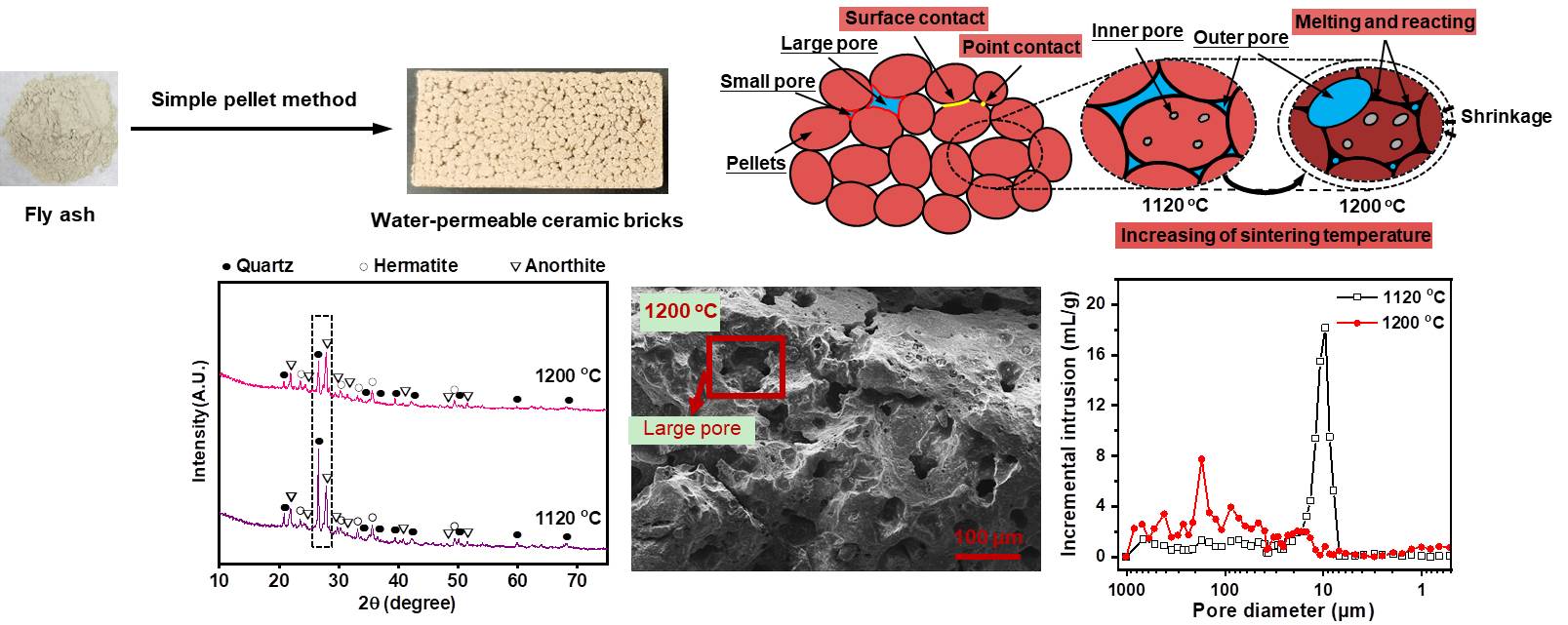

粉煤灰是燃煤火力发电厂产生的工业固废，由于粉煤灰中含有大量的SiO2、Al2O3、CaO和Fe2O3等氧化物，可以作为陶瓷的生产原料。陶瓷透水砖作为用于海绵城市的一种新兴的透水材料，具有潜在的市场需求。本研究以粉煤灰为主要原料，通过简单的造粒方法制备了陶瓷透水砖。首先将粉煤灰与尾矿按4:1的质量比均匀混合，以调整可塑性，制备颗粒。在优化条件下（颗粒粒径为2-4 mm，颗粒含水率为16 wt%，成型压力为1 MPa，烧结温度为1200 oC），制备的透水砖抗压强度为48.6 MPa，抗折强度为6.1 MPa，透水系数为2.83×10-2 cm/s，其强度和透水性达到标准《透水路面砖及透水路面板》（GB/T 25993-2010）中A类透水砖的要求。基于单因素实验的优化结果，以及X射线衍射法、扫描电子显微镜、压汞法等手段的表征结果，提出了颗粒法制备透水砖强度和透水性形成机理，及透水砖的孔结构和透水性在高温烧结过程中的演变规律。。
全文链接：https://doi.org/10.1016/j.conbuildmat.2022.128989
